Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie
  • Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie
  • Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie
  • Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie
  • Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie
Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie

Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie

Herkunftsort China
Markenname XUWEN
Zertifizierung CE/RoHS/UN38.3/MSDS/BIS
Modellnummer 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
Product Details
Reihe::
3s-30s
Anwendung::
Solarenergie
Balance gegenwärtig::
22-33mA
Allgemeiner Hafen::
JA

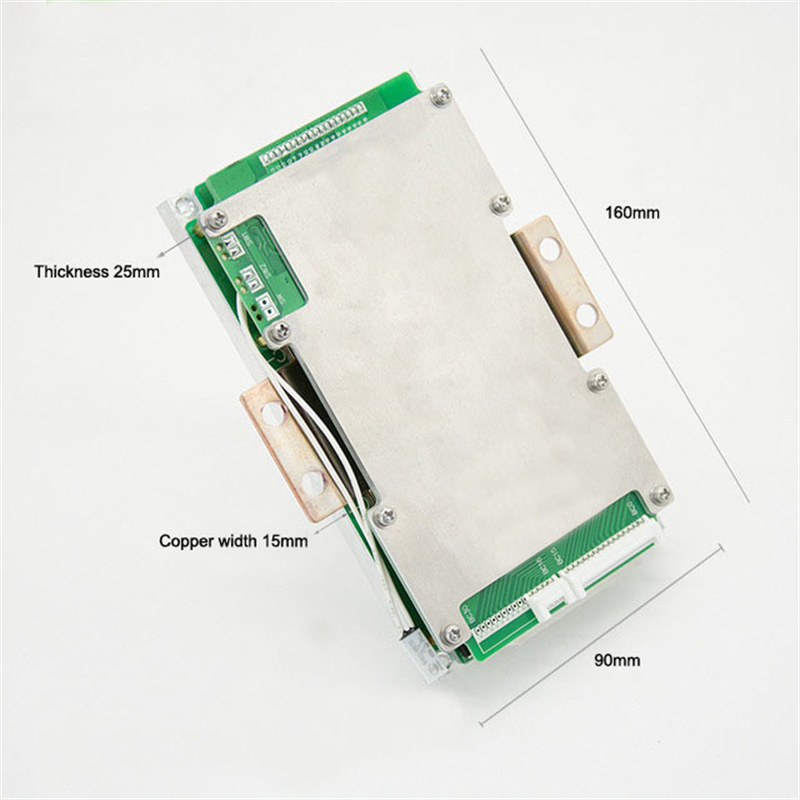

Größe::
160*90*25mm
Entladestrom::
200A
Markieren:

Batterie-Schutz-Brett 72V Lifepo4

,

Batterie-Schutz-Brett 24S Lifepo4

,

Batterie-Schutz-Brett 200A 24V

Payment & Shipping Terms
Min Bestellmenge
1pc
Preis
To be negotiated
Verpackung Informationen
Verpackt in Exportkarton Kasten
Lieferzeit
Zu verhandelt werden
Zahlungsbedingungen
T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
100000pcs/month
Product Description

Batterie-Schutz-Brett 8S 20S 24S 24V 72V 200A LIFEPO4 BMS Battery Management System Lithium-Lifepo4



Dieses BMS ist für Batteriesätze für den Inverter, die elektrischen Fahrräder und die elektrischen Motorräder bestimmt, die er an angewendet werden kann
Lithium-Batterien mit verschiedenen chemischen Eigenschaften, wie Lithiumion, Li-Polymer. Lithiumeisenphosphat, etc. Das Schutzbrett hat starke Belastbarkeit und der maximale ununterbrochene Entladestrom kann 200A erreichen

●3-30 Zell-Reihenschutz
●Verschiedene Schutzfunktionen für die Aufladung und die Entladung
●Entladung über gegenwärtigem, Kurzschlusssicherungsfunktionsprozesse von der Hardware
●Reserven der Entladungsbedienschalter und die Position der Entladung des Temperaturschutzes,
●Sehr niedrige statische Stromaufnahme
●Enthalten der Aufladungsgleichstellungsfunktion

Vorteile:
1. importierte intelligenter und leistungsfähiger MOS, IC, integrierte Lösung.
2. ausgerüstet mit Temperaturfühler, konservierter Bedienschalter.
3. Fabrikverkäufe, mehr die Quantität, das niedriger der Preis.
4. Stützkundenbezogenheit (die Größe von PWB/von Material und von Länge von Balancendrähten und von Ertragskurve/von Ersatz von Aluminiumoberteilmaterial-/-änderungsparametern/von Zunahmefunktion der Datenspeicherung)

Schutzfunktionsbeschreibung
Überbelastungsschutz:

Wenn die Batterie unter dem Aufladungszustand ist, hält die Spannung, zu steigen. Wenn das Schutzbrett ermittelt, dass die Spannung jeder möglicher Zelle höher als der Überbelastungsschutzwert ist, fängt das Schutzbrett an, sofort Zeit festzusetzen. Wenn die Zeit die Überbelastungsschutzverzögerung erreicht, stellt das Schutzbrett das Aufladungsmos-Rohr zu dieser Zeit es kann nicht aufgeladen werden ab.

Überbelastungsschutzwiederaufnahme:

Nachdem der Überspannungsschutz auf dem Schutzbrett erscheint, das Batteriespannungs-Willensgehen
unten unter dem statischen oder Entladungszustand der Batterie. Wenn das Schutzbrett ermittelt, dass jede Spannung niedriger als die Wiederaufnahmespannung des Überbelastungsschutzes ist, gibt das Schutzbrett ein Signal aus und dreht sich auf das Aufladungsmos-Rohr, um aufzuladen.

Über-Entladungsschutz:

Wenn die Batterie unter dem Entladungszustand ist, hält die Spannung, unten zu gehen. Wenn das Schutzbrett ermittelt, dass die Spannung jeder möglicher Zelle niedriger als der Überbelastungsschutzwert ist, fängt das Schutzbrett an, sofort Zeit festzusetzen. Wenn die Zeit die Überentladungsschutzverzögerung erreicht, stellt das Ausgangssignal des Schutzbrettes das Entladung MOS-Rohr ab, funktioniert der Schleusestromkreis, aber, er kann nicht diesmal entladen.

Über Entladungsschutzwiederaufnahme:

Nachdem der Überentladungsschutz auf dem Schutzbrett erscheint, der Batteriespannungswille
unter den statischen oder Entladungszustand der Batterie steigen. Wenn das Schutzbrett ermittelt, dass jede Spannung höher als die Wiederaufnahmespannung des Überentladungsschutzes ist. Diesmal trennen Sie die Last oder den Vorwurf, gibt das Schutzbrett ein Signal aus und dreht sich auf das Aufladungsmos-Rohr, um aufzuladen.

Über gegenwärtigem Schutz:
Wenn die Batterie unter dem statischen oder Entladungszustand ist, die des Stroms Zunahmen plötzlich. Wenn das Schutzbrett ermittelt, dass der Strom den Überstromschutzwert erreicht, fängt das Schutzbrett an, zu dieser Zeit Zeit festzusetzen. Wenn die gegenwärtige Dauer im Stromkreis die vorbei laufende Schutzverzögerungszeit erreicht, stellt das Ausgangssignal des Schutzbrettes das Entladung MOS-Rohr ab, und der Schleusestromkreis funktioniert. Diesmal kann die Entladung nicht geleitet werden.

Über gegenwärtiger Schutzwiederaufnahme:
Nachdem die Entladung über gegenwärtigem Schutz auf dem Schutzbrett erscheint, wird das Entladung MOS-Rohr abgestellt, und der Strom in der Schleife wird 0. Diesmal wird die Last getrennt, oder aufgeladen, dreht sich das Ausgangssignal des Schutzbrettes auf das Entladung MOS-Rohr, um zu entladen.
Einzelteile
Min.
Maximum.
Einheit
Beschreibung
Arbeitsfeuchtigkeit
-20
+70
℃
Normale Betriebstemperaturstrecke
Lagertemperatur
-40
+85
℃
Feuchtigkeit
Ununterbrochener Entladestrom
200A
Entladung über gegenwärtigem Schutz
2~3mal des ununterbrochenen Entladestroms
+70
℃
Normale Betriebstemperaturstrecke
Mosfet
<10m>
Gebührenstrom
200A
Gebührenspannung
Batterie Lifepo4: Batterie series*3.65V Li Ionen: series*4.2V



Über Gebührenschutz:
Balancenspannung:



Entdeckungsspannung: Lifepo4: Ion 3.75±0.05V Li: 4.25±0.05V
Anfangsspannung: Lifepo4: Ion ≥3.5V Li: ≥4.18V



Entdeckungsverzögerungszeit: 500~1500mS
Wiederaufnahmespannung: Lifepo4: <3>



Wiederaufnahmespannung: Lifepo4: Ion 3.55±0.05V Li: 4.15±0.05V
Balance gegenwärtig: 22-33mA



Über Entladungsschutz:
Über gegenwärtigem Schutz:



Entdeckungsspannung: Lifepo4: Ion 2.2±0.1V Li: 2.7±0.1V
Entdeckung gegenwärtig: 2~3mal des ununterbrochenen Entladestroms



Entdeckungsverzögerungszeit: 4000~6000mS
Entdeckungsverzögerungszeit: 500~1500mS



Wiederaufnahmespannung: Lifepo4: Ion 2.7±0.1V Li: 3.0±0.1V
Wiederaufnahmezustand: Trennungsladegerät



Kurzer Schutz:
Temperaturschutz



Triggerzustand: Außenlastskurzschluß
Schutz der Gebührenentladungs-hohen Temperatur: 75±5℃



Entdeckungsverzögerungszeit: 300~600uS




Wiederaufnahmezustand: Entfernen Sie Last









Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie 0Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie 1Batterie-Schutz-Brett 8S 20S 24S 200A 24V 72V Lifepo4 für Solarenergie 2
